表面处理：七种工艺，按腐蚀环境选

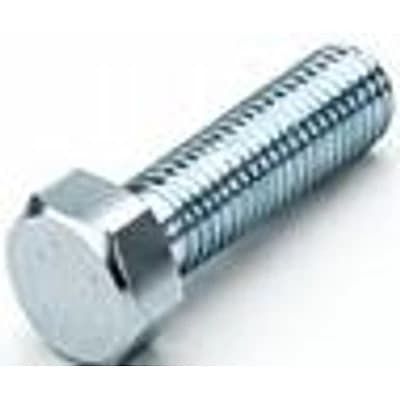

电镀锌是产量最大、最经济的镀层。工件在含锌盐的电解液里做阴极，锌层以原子形式沉积在表面，厚度由电流密度和时间控制，常见 5–15 μm。锌比铁活泼，一旦镀层有划伤，锌会先腐蚀保护基体，这就是牺牲阳极保护。它的短板也在这里：锌层本身消耗得快，膜厚不足或长期处于潮湿、含盐环境时，白锈转红锈的周期会明显缩短。另一个必须提的是氢脆——酸洗和电镀过程会向高强度钢内部渗氢，10.9 级及以上、或经过冷加工的零件，镀后必须按工艺做去氢烘烤，否则装配后可能延迟断裂。外观可以做蓝白、彩锌、黑锌，盐雾要求高的项目建议明确镀层等级而不是只说“镀锌”。

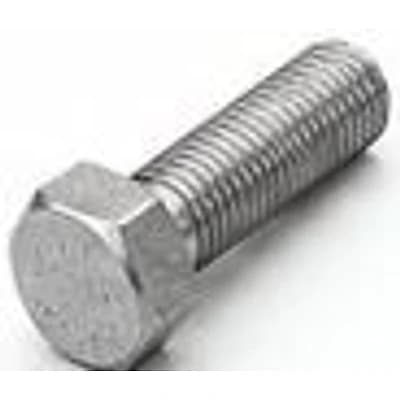

热浸镀锌是把除锈后的工件浸入约 450°C 的熔融锌液，锌和铁在界面反应生成一层锌铁合金，再外面包一层纯锌。膜厚通常 45–85 μm，是电镀锌的好几倍，所以户外寿命最长，重防腐项目基本默认选它。代价是：高温会让薄壁件变形、高强螺栓的力学性能受影响，所以 10.9 级以上的高强螺栓一般不做热浸锌，改用锌铝涂层；螺纹部位镀后必须清理或预留增量，否则螺母拧不进去，这是现场最常见的投诉。外观是灰暗的哑光，有锌瘤和流痕，不适合要求外观精致的零件。设计时还要注意排气孔与排水孔，封闭腔体要做工艺孔，否则镀不进去或积锌。

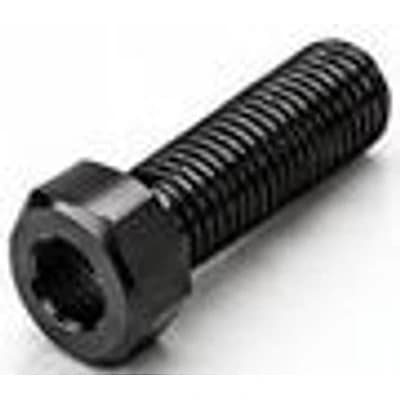

发黑（也叫发蓝、氧化）是在强碱氧化液里让钢铁表面生成一层几十纳米的四氧化三铁膜，所以严格讲它不是“镀层”，厚度连 1 μm 都不到，对螺纹配合、精密尺寸几乎没有影响——这是它最大的价值。缺点是几乎没有耐蚀能力：氧化膜本身多孔，必须靠后续浸油、蜡或封闭剂填孔，才有一点点防护，室内干燥环境可用，户外一淋雨就开始返锈。它导电，常用于需要接地的内六角螺钉与紧定螺钉。判断发黑件质量，看颜色是否均匀、有没有花斑和挂灰，以及浸油后手感是否干爽不粘手。

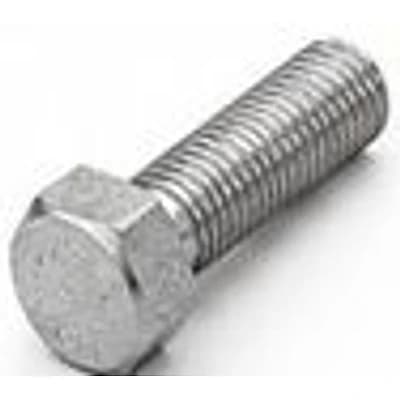

锌铝涂层是把片状锌粉和铝粉分散在水性或溶剂型粘结剂里，涂覆后烘烤固化成一层薄薄的“鳞片叠层”。腐蚀介质要绕过多层锌片才能到达基体，所以 8–12 μm 的膜厚就能做出接近热浸锌的耐蚀表现，而且没有高温、没有酸洗电镀，从根上避开了氢脆——这是 10.9、12.9 级高强螺栓和弹性件首选它的原因。常见商品名有达克罗、Geomet、锌铝涂层。要注意三点：一是导电性差，不能用于接地连接；二是涂层较软，装配时刮擦会露底；三是颜色多为银灰或黑灰哑光，外观不如镀镍精致。膜厚与等级同样要写进图纸，不同涂覆道数差别很大。

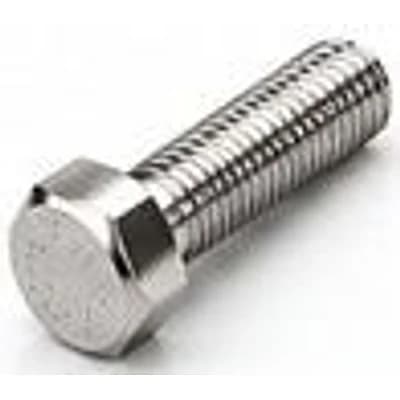

镀镍分装饰镍和工程镍。装饰镍追求外观，亮银白、色泽均匀，常做多层镍（半亮镍 + 亮镍 + 微孔铬）来提升耐蚀和抗变色；工程镍追求功能，硬度高、耐磨、耐蚀，用在需要反复调节或有摩擦的部位。它对钢铁是阴极镀层，一旦划穿到基体，腐蚀会集中在破口向内钻，不像锌那样能牺牲自己保护钢，所以膜厚和封闭层很关键。成本高于锌系，一般只在对外观或功能有明确要求时才用。另外镀镍同样有氢脆风险，高强件要做去氢。

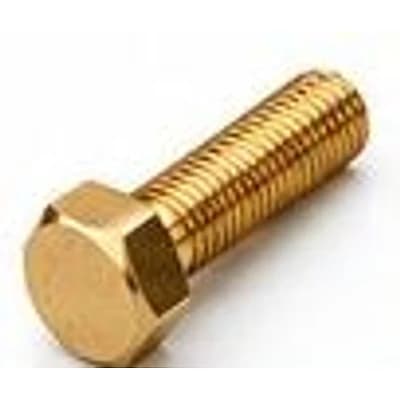

镀黄铜是铜锌合金电镀，颜色从浅金黄到仿古铜都能调，主要用于装饰，也用于功能场合：黄铜层能和橡胶硫化时形成化学结合，所以轮胎气门嘴、减振橡胶件的金属骨架常镀黄铜；它的接触电阻低，电气端子也用它。耐蚀性一般，潮湿含硫环境会变色发暗，通常要再加一层透明封闭漆或铬酸盐钝化。膜厚薄（2–8 μm），不适合做耐磨或重防腐。验收时看颜色均匀度和盐雾后的变色程度，不要只看刚镀出来的亮度。

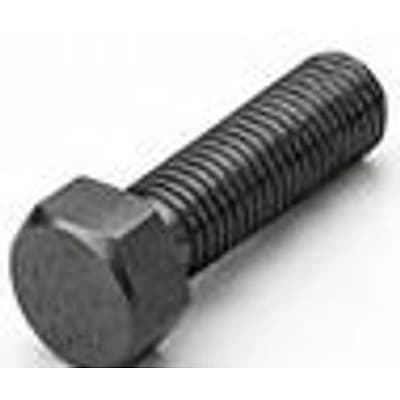

磷化是用磷酸盐溶液在钢铁表面生成一层不溶的磷酸盐结晶膜，按膜重分轻、中、重三级。它本身几乎不防锈——多孔结构反而更容易吸潮，所以磷化从来不单独使用，要么做涂装底层（漆膜咬进孔隙，附着力大幅提升），要么浸防锈油/蜡做短期防护，要么作为冷镦、拉拔的润滑载体。工程上它的价值在附着力和减摩：螺纹磷化后摩擦系数更稳定，拧紧时不容易咬死。验收看膜重（g/m²）和结晶均匀度，颜色从浅灰到深灰都可能，颜色深浅不代表好坏。
